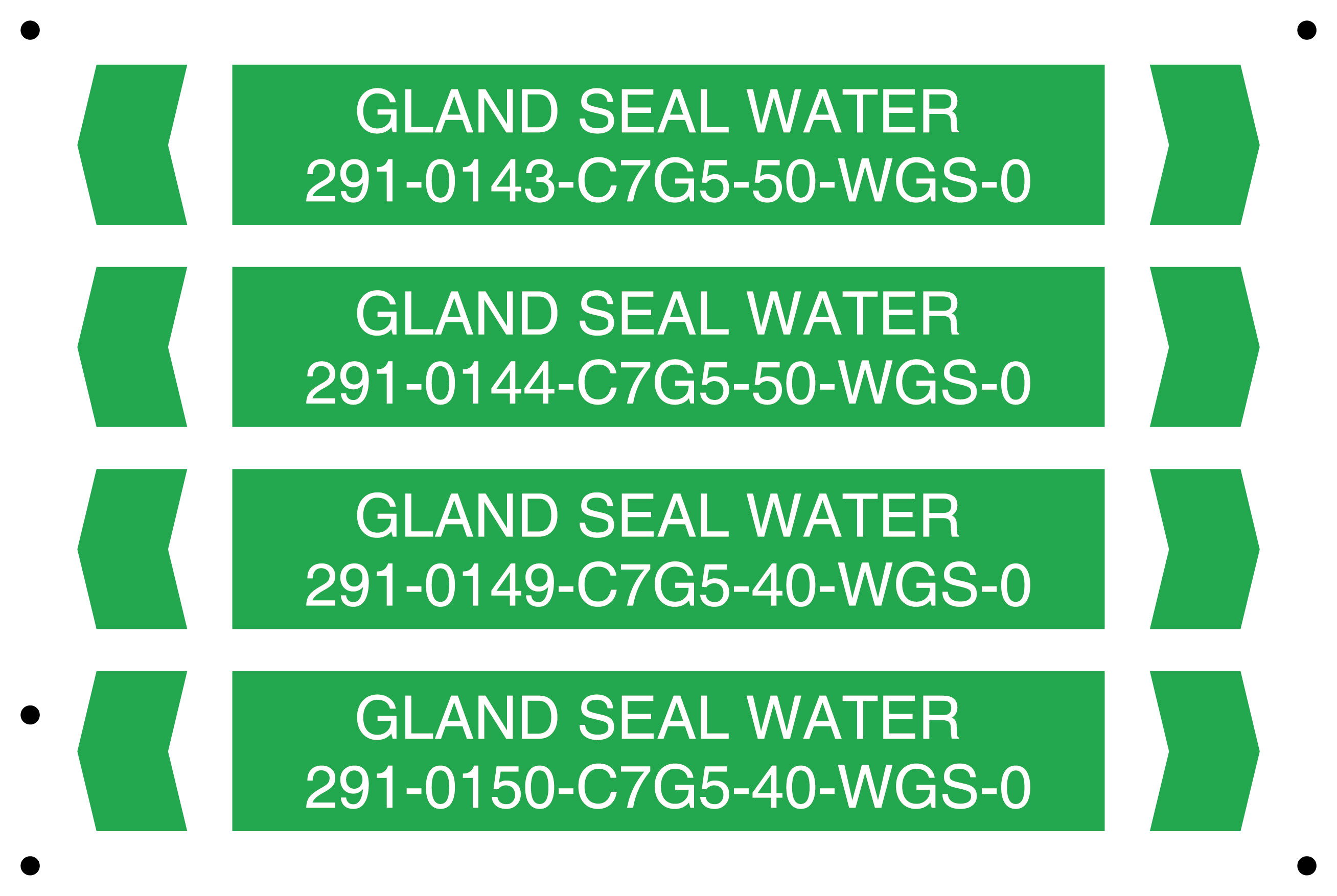

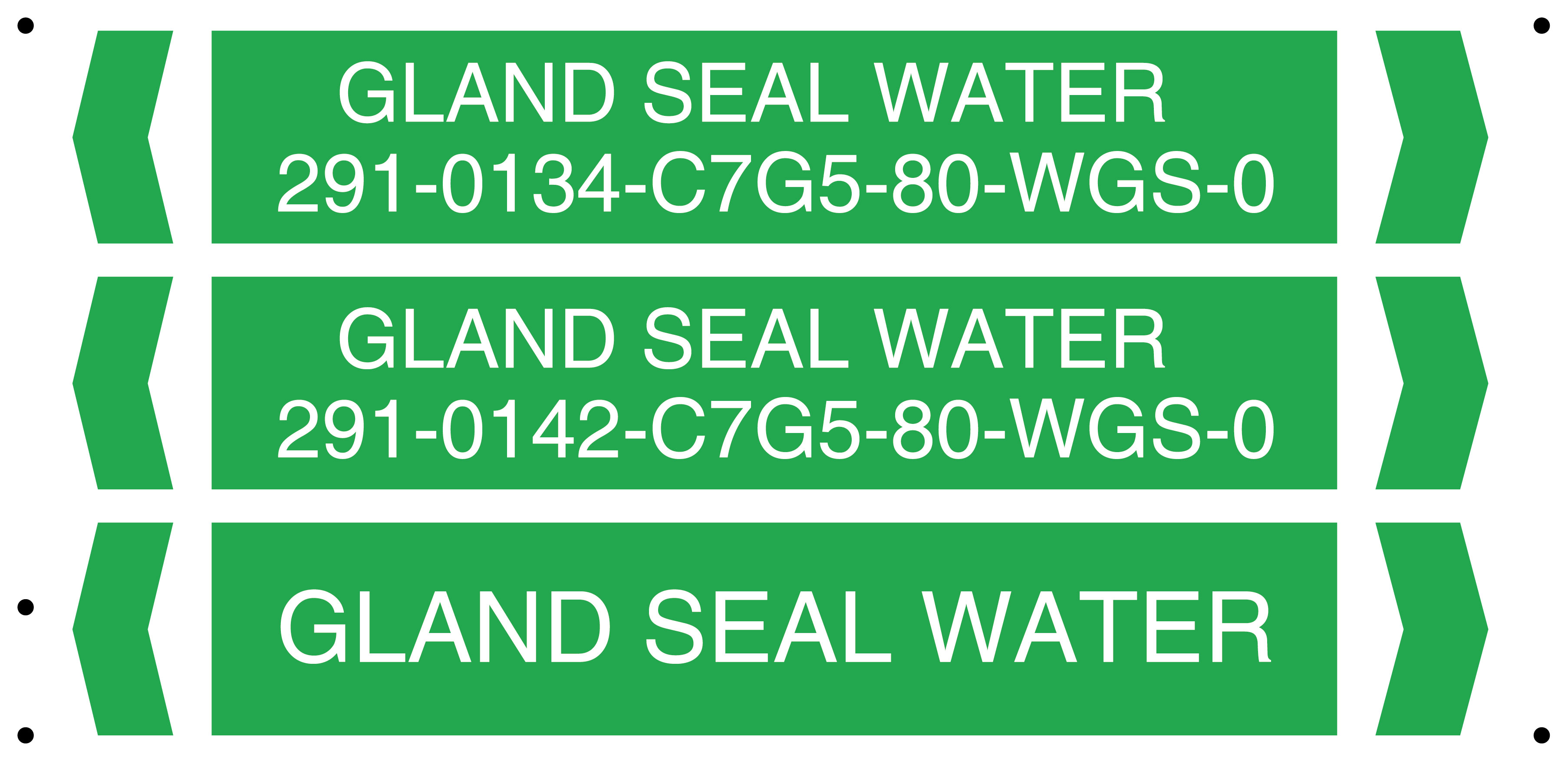

배관 라벨, 배관 식별 스티커, 배관 흐름 방향 라벨

배관이 한 줄로 늘어서 있으면, 멀리서 보기에는 거의 똑같아 보입니다.

현장에 처음 들어온 사람이 정말 확인해야 할 것은 "여기에 라벨이 있는가"가 아니라, 이 배관 안에는 무엇이 흐르나, 매질은 어느 방향으로 흐르나, 지금 찾으려는 것이 이 배관인가입니다.

이번 사례에서 다루고자 하는 것은 배관 라벨이 "붙인 뒤 얼마나 중요한가"가 아니라, 복잡한 산업 현장에서 작업자가 빠르고 명확하게 식별할 수 있도록 돕는다는 점입니다.

배관 라벨과 일반 안전 표지의 가장 큰 차이

배관 라벨은 단순히 "여기가 위험하다"고 알려주는 것이 아닙니다. 현장 작업자에게 다음을 알려줘야 합니다. 어떤 배관인지, 내부 매질은 무엇인지, 어느 쪽으로 흐르는지, 어떤 라인인지, 필요에 따라서는 번호, QR코드, 설비 관리 정보를 함께 담기도 합니다.

배관 라벨은 현장 배관 식별 시스템의 일부이며, 단순한 "스티커"가 아닙니다.

고객의 "배관 라벨 제작" 요청을 받으면 먼저 묻는 8가지 질문

고객이 전달하는 요구사항은 보통 "배관 라벨 몇 개 만들어 달라"이지만, 바로 견적을 내지 않고 먼저 8가지 질문을 합니다.

① 실내 부착인가 옥외 부착인가?
② 배관 직경은 얼마인가?
③ 배관 재질은 무엇인가?
④ 라벨이 배관을 감싸야 하는가?
⑤ 현장 판독 거리는 대략 얼마인가?
⑥ 어떤 매질들을 구분해야 하는가?
⑦ 흐름 방향 요구사항이 있는가?
⑧ 번호나 QR코드가 필요한가?

이 8가지 질문에 답이 나와야 라벨의 사이즈, 재료, 접착제, 인쇄 방식을 확정할 수 있습니다. 고객이 사이즈만 주고 바로 견적을 받는다면, 처음에는 편해 보이지만, 마지막에 라벨을 붙여도 쓸 수 없어 오히려 더 번거롭습니다.

배관 라벨의 5가지 핵심 설계 요소

매질명——내부에 무엇이 흐르는지 알려줍니다. 압축공기, 냉각수, 증기, 질소, 화학 매질 등 매질별로 위험성과 응급 대응 방식이 다르므로, 라벨의 명칭은 명확하게 읽혀야 합니다.

흐름 방향 화살표——이것이 배관 라벨이 일반 라벨과 구별되는 핵심입니다. 단순히 "냉각수"만 쓰는 것이 아니라, "냉각수 →"로 표기하여 현장 작업자가 방향을 다시 판단하지 않도록 합니다.

색상 구분——기업, 업종, 기준, 고객 내부 규격에 따라 다를 수 있으므로, 라벨 색상은 고객의 기존 배관 식별 규격에 맞춰야 하며, "검은 글자에 노란 바닥이 최선"과 같은 절대적인 결론은 아닙니다.

번호——예: CW-001, CW-002, CW-003. 이때 라벨은 단순한 "스티커"가 아니라, 현장 배관 식별 시스템의 일부가 됩니다.

QR코드——기업이 설비 또는 배관 정보 시스템을 이미 구축한 경우, QR코드를 현장 정보 진입점으로 활용하여 라벨을 설비 번호, 순회 점검 기록 등의 정보와 연결할 수 있습니다.

배관은 원형이다——평면 라벨이 가장 놓치기 쉬운 점

일반 평면 라벨을 원형 배관에 붙이면 어떤 일이 생길까요?

라벨은 평면에 부착되는 것이 아니라, 부착 후 배관을 감으며 휘게 됩니다. 그래서 라벨 사이즈, 원호 적합, 가장자리 들뜸, 부착 방향, 라벨 길이, 문자 방향, 화살표 방향 등 일련의 문제가 발생합니다.

평면 라벨을 원형 배관에 부착할 때 이런 점들을 고려하지 않으면, 양쪽 가장자리 들뜸, 겹침, 시각적 변형이 발생합니다. 부착 직후에는 잘 붙어 보이지만, 2주 후부터 가장자리가 들뜨기 시작합니다——이것이 평면 라벨의 원형 배관 함정입니다.

배관 직경이 라벨 사이즈를 결정한다, 길수록 좋은 것은 아니다

소구경: 라벨이 너무 길면 → 양쪽 들뜸, 겹침, 시각적 변형 발생.

대구경: 라벨이 너무 작으면 → 현장 식별 거리 부족——점검자가 손전등을 들고 지나가도 글씨가 보이지 않음.

실제 맞춤 제작 시에는 배관 직경 + 판독 거리 + 정보량 + 라벨 사이즈 + 부착 방식, 이 5가지 요소를 함께 고려해야 합니다. "라벨이 길수록 좋다"도, "클수록 또렷하다"도 아니며, 5가지 요소가 서로 잘 어울릴 때의 최적 사이즈입니다.

이 프로젝트에 3M 옥외 전용 재료가 필요한 이유

본 사례의 구체적 시나리오는 배관이 옥외에 설치되어 햇빛, 빗물, 온도차 환경에 장기 노출되는 것입니다——일반 종이 라벨은 당연히 적합하지 않습니다. 이처럼 현장 환경에 따라 적절한 표면재, 잉크, 접착 시스템을 선택하는 것이 무엇보다 중요합니다.

본 프로젝트는 최종적으로 3M 옥외 전용 라벨 재료를 채택하고, 자외선 차단 내후성 잉크로 인쇄하여 옥외 장기 사용 안정성 요구를 충족했습니다.

본 사례에서 최종 확정된 계획

본 배관 라벨의 최종 확정 계획:

재료: 3M 옥외 전용 라벨 재료
잉크: 자외선 차단 내후성 잉크
표면: 방수 / 내마모 / 내오염
적용: 금속, PVC, 스테인리스강, 분체도장 등 다양한 배관 표면
맞춤 내용: 매질명 / 흐름 방향 화살표 / 번호 / QR코드 / 바코드 / 기업 LOGO
수량: 50개 최소 주문
생산 기간: 3–7 영업일

배관 라벨은 어떻게 만들어야 할까?

이미 다음 자료를 가지고 계신다면 바로 보내주십시오: 배관 사진 / 직경 / 라벨 사이즈 / 매질명 / 흐름 방향 / 기존 라벨 스타일.

저희가 먼저 판단해 드립니다: 사이즈가 적절한지, 재료를 어떻게 선택할지, 라벨을 어떻게 부착할지, QR코드/번호가 필요한지 여부.

현장 사진을 보내 주십시오
